墓石専用CAD・CGシステム　「雅（みやび）」AutoCAD for Windows

石材業のすべての人に。必要な機能を凝縮した“使える”ＣＡＤ

>> お問合せ・資料請求はこちら。

中文版「NOZOMI」販売中！
墓石専用CAD・CGシステム　「雅（みやび）」AutoCAD for Windows

The Exclusive CAD/CG System for Gravestones MIYABI for Windows

世界的に信用度の高いAutoCADを基本とし、分割・詳細図などを付記した「加工書」、「完全三次元発注書」、プレゼンテーションに役立つ「カラーCG」や「見積書・請求書」作成までを装備した、万能型墓石専用ソフト。お墓部材をはじめ、外柵・敷石・石積み・土盛りなど彩るデザインアイテムも豊富に搭載。

弊社伸縮部材の技術は大阪府により、平成１７年３月３１日付け(平成１６年度)で経営革新計画承認を受けております

雅バージョンの機能比較表をご覧になる場合は・・・各バージョンの機能比較表
雅、響、颯の機能比較表をご覧になる場合は・・・「雅」、「響」、「颯」の機能比較表
過去のアップデート内容をご覧になる場合は・・・リビジョンアップ内容一覧

基本ＣＡＤシステム・・・作図・部材表作成をサポートします。

外柵呼出・登録

間口、奥行、階段幅、目地巾等、任意のパラメータを定義・入力できます。

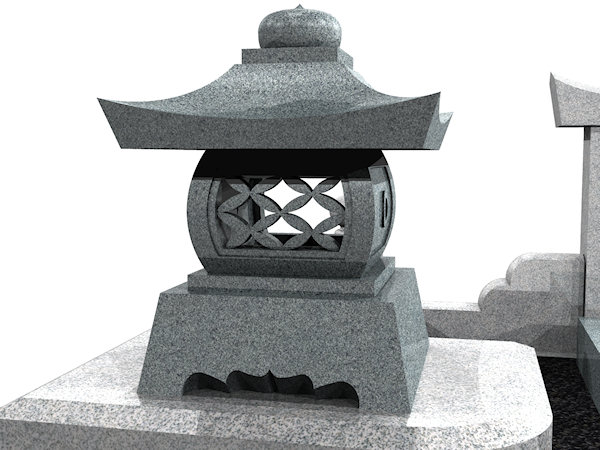

部材呼出

筋蓮華や地蔵、灯篭、蓮華風花立といった複雑な図形を簡単に呼び出すことができます。

複合部材

よく使用する石塔などをセット登録する事で、別図面で簡単に利用する事ができます。

伸縮部材
イメージ図から呼び出したい形を選択し、形を確認しながら詳細寸法を入力できます。
また呼出し後も、面取等の加工や寸法の再変更を行うことができます。

分割図作成

3面図や4面図などの分割画面を簡単に作成できます。また、作図スケールを指定して出力することもできます。

部材表・部材表貼り付け

寸法、切数などを自動計算し表形式で出力します。また、他社製ソフトがなくても部材表を図面上に貼り付けることができます。

分解図/部材番号付け

分解図や部材番号を簡単に作成したり、記入したりすることができます。

敷石割付

馬目地、芋目地などのわずらわしい石割を自動で作成できます。建築石材の床割や壁割にも応用できます。

間知石積

馬目地・芋目地・亀甲積などの様々な石積を自動で作成できます。

部材ストレッチ機能

簡単に間口・奥行きを伸縮できます。伸縮した数値も覚えているので、伸縮後にすぐ部材表などを出力することもできます。

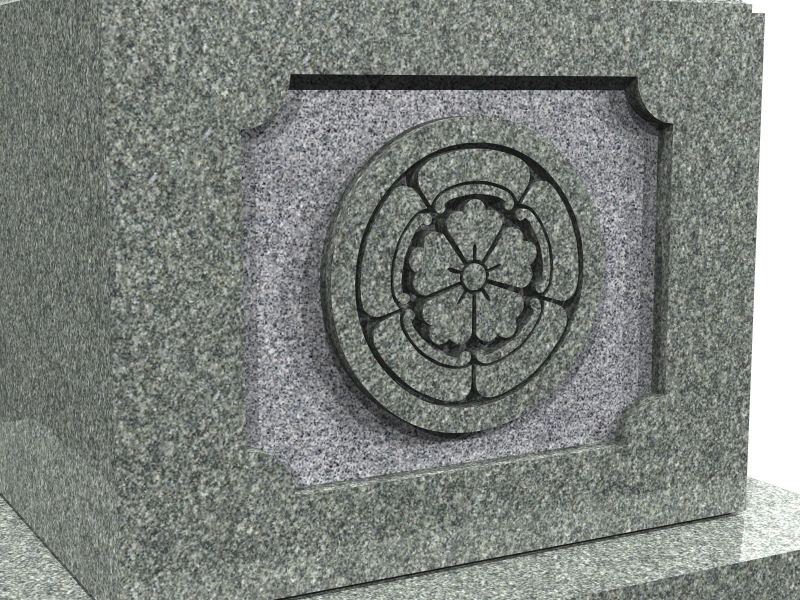

竿文字記入/家紋入力(家紋はオプション機能)

文字・戒名・家紋を簡単に記入できます。さらに文字彫刻機能を使用することで、完成図面をよりリアルに表現できます。

面取・面取拡張機能

面取加工の種類が、大幅に増加しました。また、止め加工を指定できる｢面止め｣機能の充実や、始点と終点の面取り形状を変更できる「拡張」機能、曲面の面取り機能なども追加され、より質の高い部材を簡単に作成できます。

オリジナル部材加工
部材同士の和、差、交差で加工したり、平面図の厚み付けや回転により簡単に部材を作成できます。
また、ロフトなどの新機能や切断機能の充実により、部材作成の幅が大きく広がりました。

New!! 変形墓地対応
変形墓地を簡単に作成できる機能を利用することで、これまで以上に変形墓地を簡単に作成できます。

「Grand View（グランビュー）」へのデータ出力

新製品のプレゼンテーションソフト「グランビュー」用のデータを出力することができます。
この機能を利用することで、これまでのCADデータ資産を生かしたプレゼンテーションを行うことができます。

3DDWF 出力

3DDWF出力することにより、CADがないパソコンでも「Autodesk® Design Review」を利用して簡易リアルタイムレンダー機能を使用することができます。主な機能として、カラー表示・断面の作成と表示・部材の移動・透過・表示／非表示設定といった機能がありますので、営業用のプレゼン支援ツールとして十分に利用できます。

3DDWF出力された図面のサンプルデータ→3DDWFサンプルデータ

DWF・DWFx 出力

海外の加工場などに、電子メールで図面や加工書を送信できます。FAXよりも速度・品質に優れ、コストも削減できます。さらに、受け手にCADソフトがなくてもデータを閲覧・出力といったことができます。

また、Autodes社から無償で配布されている「Autodesk DWF Writer」を利用することで、様々なファイルをDWF・DWFxファイルで出力することができます。

複数のDWFファイルを１つにまとめたDWFのサンプルデータ→DWFサンプルデータ

※ 作成したDWF・DWFx ファイルを閲覧するには、Autodesk社から無償で配布されている「Autodesk® Design Review」をインストールする必要があります。

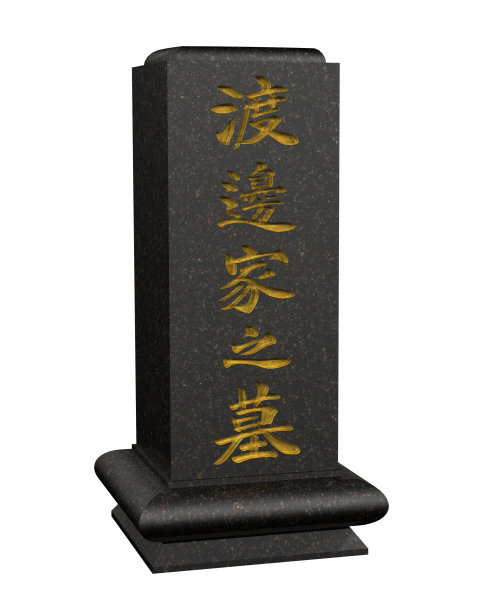

字遊字在データ出力/取り込み
弊社から発売されている文字ソフト「字遊字在」用のデータを出力したり、取り込んだりすることができます。
「字遊字在」をご使用のお客様は、この機能を利用することでより完成図に近い図面を作成できます。

図案集CDデータ取り込み

弊社から発売されている｢厳選・オリジナル図案集｣CD版(第1集～第6集)の図案を、雅に取り込むことができます。
また取り込んだ後も、他の部材と組み合わせるなどの加工が可能です。

Update! カラーシステム・・・写真のようなＣＧの作成や、リアルタイムレンダー機能を利用できます

レンダリング
石種一覧より石目等を選択するだけで、美しいカラーイメージを表現します。
自然な写り込みや光源設定も自動化されており、面倒な操作は必要ありません。

▲基本画面

▲視点変更・画面回転

▲画面拡大・縮小

▲石種変更

▲断面作成

▲透過処理

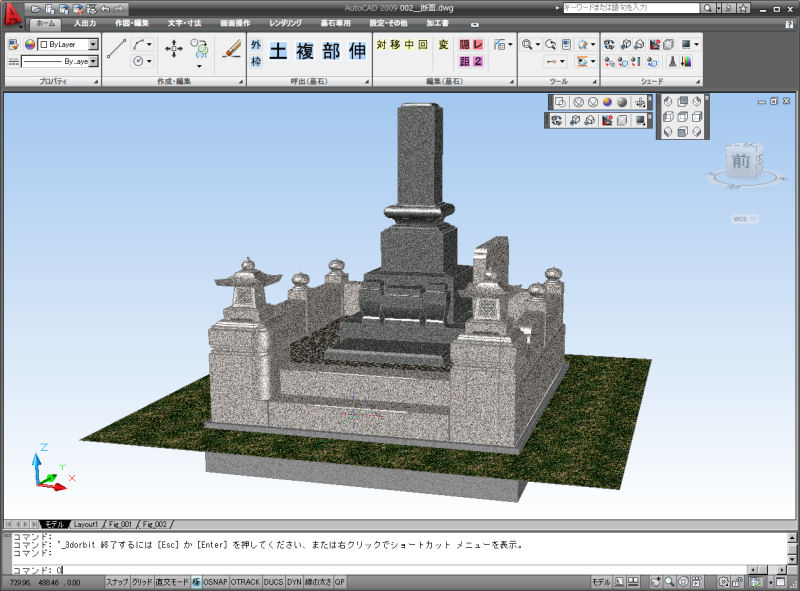

リアルタイムレンダリング
簡易レンダリングの状態で視点変更や拡大・縮小、断面表示ができるなど、新しいプレゼンスタイルを実現できます。

背景合成
図面上に写真を読み込み、合成画像を作成します。
合成したいデータの角度・位置・大きさの調整なども、画面上で簡単に行えます。

アニメーション作成
図面内を動き回るアニメーションを作成できます。

石目ライブラリ

約800種類の石種を用意しており、様々な石種を選択・表現することができます。

表面仕上げ設定（割肌やバーナー仕上げ等）
石種や表面タイプを指定して、簡単に割り肌やバーナー仕上げを表現できます。

土盛り作成

玉砂利、芝生、土などのイメージを用意。砂利の荒さも調節できます。

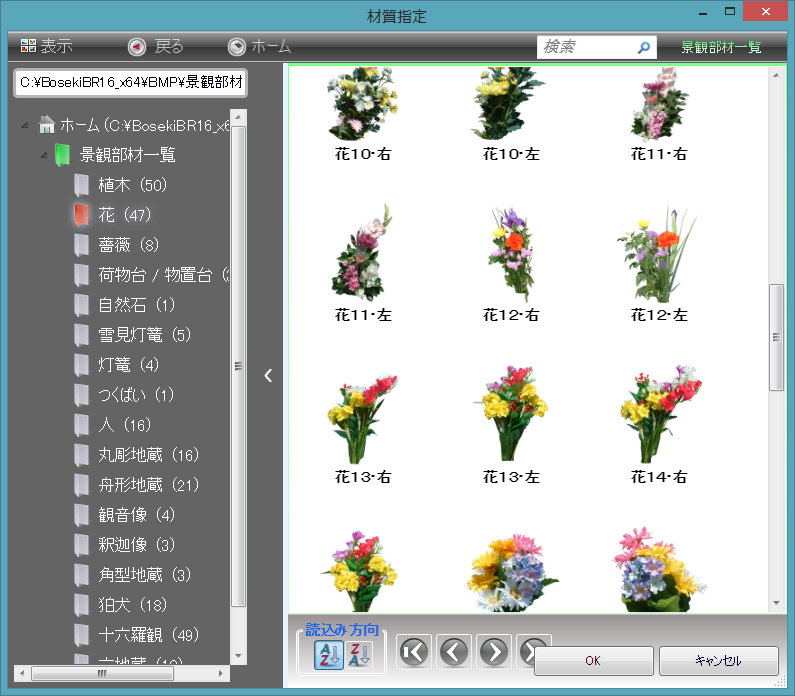

景観部材

木、花、地蔵、狛犬、人物などのイメージを用意しており、環境石材、造園分野などに応用範囲を広げます。

加工書システム・・・自動で加工指示書を作成します。

加工書作成
施工図をもとに加工書を作成します。寸法は自動で記入され、4分割・6分割といった様々な分割枠で作成できます。
また、1つの分割図をさらに4面図にしてより詳細な部材加工図を作成することもできます。

詳細図・クリップ抽出

面取り形状などの詳細図を、簡単に加工書へ記入することができます。
またクリップ抽出機能を使用することで、簡単に拡大図を作成できます。

クイックビュー

各ページのプレビューが表示されるので、表示したいページへすぐ移動できます。

見積書システム・・・見積もり発注業務をサポートします。

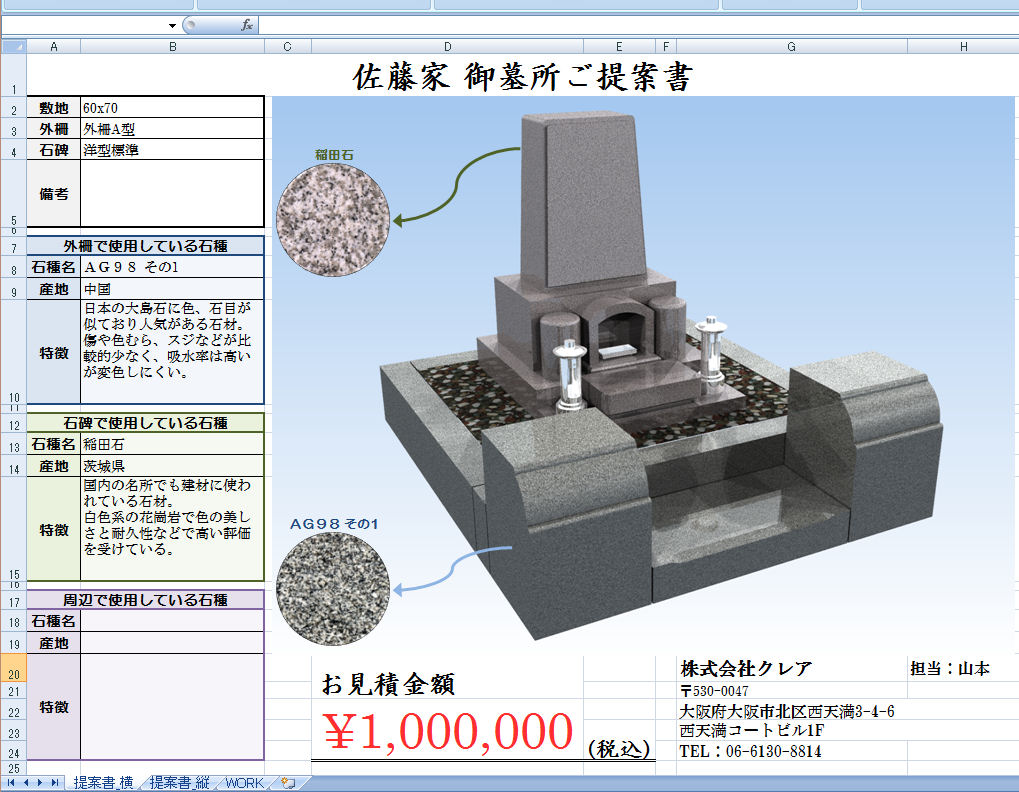

見積書作成
石種の原価・売価を設定すると、利益率や粗利益などを自動的に計算した見積書や請求書などを作成します。
※見積書システムを使用するには、Microsoft Excel 2000以上が必要となります。

Update! 構成

Update! パソコン構成

「雅」を快適に操作できるパソコンの性能は、以下の通りです。
Windows Vista、Windows 7についてはこちらをご参照ください。

OS	：	Windows 7 64bit版(HomePremium以上のEdition)
CPU	：	カラーシステム有：Intel Core i7 2.0GHz以上カラーシステム無：Intel Core i3 2.0GHz以上
メモリ	：	4GB以上
CD・DVDドライブ	：	DVD-ROMディスクが読み込み可能なドライブ
ハードディスク	：	シリアルATA接続
グラフィックボード	：	256M以上(DirectX9.0c以上対応で、Autodesk社推奨のグラフィックボード)
ディスプレイ	：	解像度1920×1080以上

Update! 雅におけるCPU別レンダリング速度比較

雅でレンダリングを行う場合、パソコンのCPUによってレンダリング速度が変化します。
CPU別のレンダリング速度の違いは、以下の通りです(2011年12月時点)。

CPU	レンダリング時間(1600x1200ドット)
Core2Duo、Core i3		約15～25分
Core2Quad、Core i5		約10～15分
Core i7 (2コア、ノートタイプ)		約9～14分
Core i7 (4コア、ノートタイプ)		約7～10分
Core i7 (4コア、デスクトップ)		約5～8分
